压铸件及型材孔的设计 - REMFORM® II F™
下表是REMFORM® II F™ 用于铝和镁压铸件及铝型材上的注塑孔或钻孔的不同孔的设计建议表。
表中的数据仅用作参考。我们建议对压铸件进行相关试验后再确定精确数据。尺寸单位为毫米。/p>
如需更多信息,请与我们的技术部门联系。
1. 镁压铸件带注塑孔
d = 螺钉直径
Øa = 中心孔直径
Øext = 外径
Øb = 台阶孔外径
Le = 啮合长度
P = 最小深度

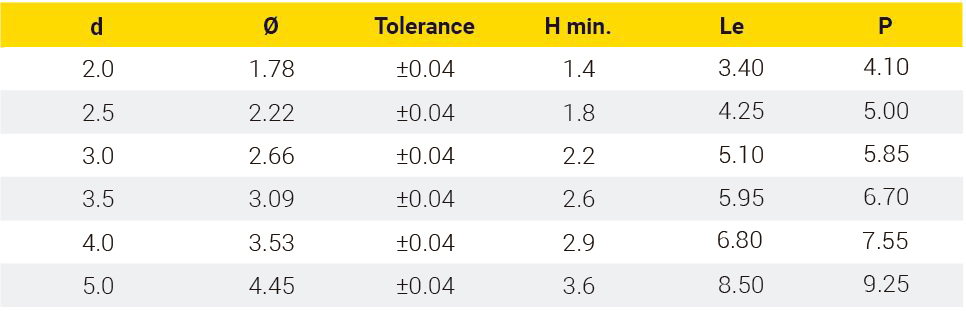

2. 镁压铸件带钻孔
d = 螺钉直径
Ø = 中心孔直径
H = 壁厚
Le = 啮合长度
P = 最小深度

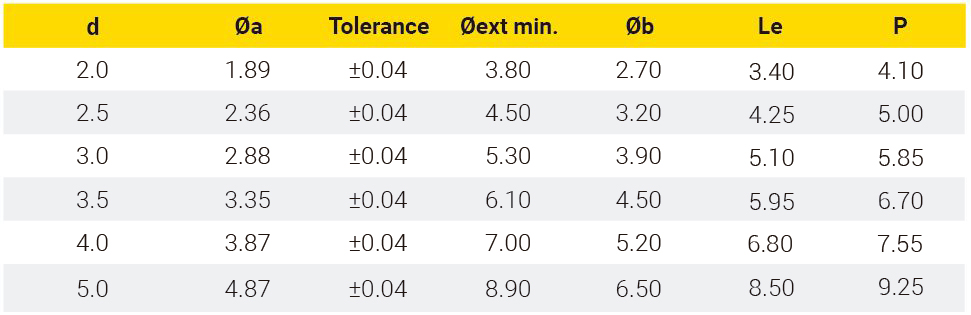

3. 铝压铸件带注塑孔
d = 螺钉直径
Øa = 中心孔直径
Øext = 外径
Øb = 台阶孔外径
Le = 啮合长度
P = 最小深度
4. 铝压铸件带钻孔
d = 螺钉直径
Ø = 中心孔直径
H = 壁厚
Le = 啮合长度
P = 最小深度

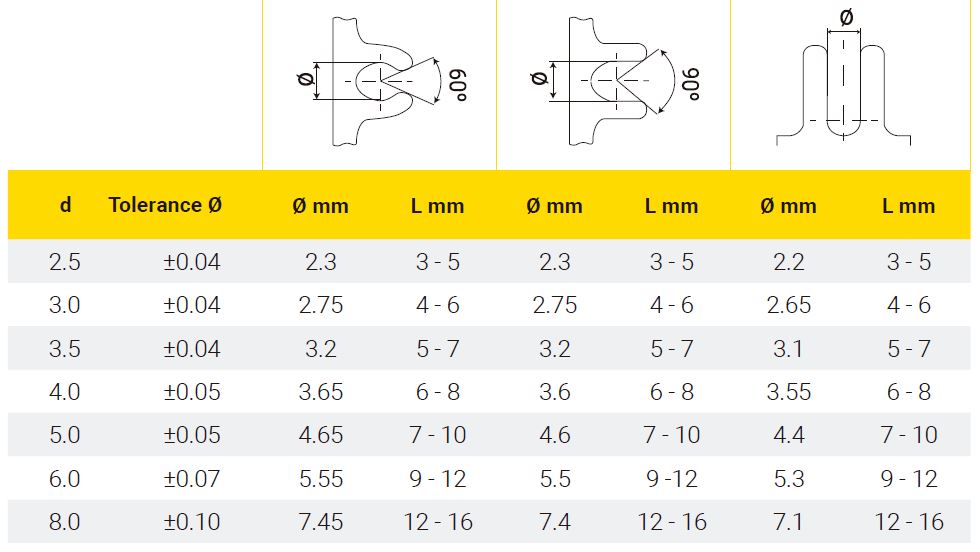

5. 铝型材
d = 螺钉直径
Ø = 中心孔直径
L = 啮合长度
安装建议
Tr = 攻牙扭矩
Ta = 拧紧扭矩
Tf = 失效扭矩
如需更多相关金属零件组装的信息,请联系我们的技术部门。
